Produktfehler schlägt mehrfach zu: Ein Ventilkopfstück einer Armatur war gebrochen und Wasser trat aus

Insgesamt 75 Kalt- und Warmwasserventilzähler waren ca. ein Jahr zuvor in einem Mehrfamilienhaus installiert worden. Jetzt brach in einer Wohnung im fünften Obergeschoss schon der zweite. Wenige Monate vorher war es aus gleicher Ursache in einem anderen Stockwerk zu einem Wasserschaden gekommen. Was lief hier falsch?

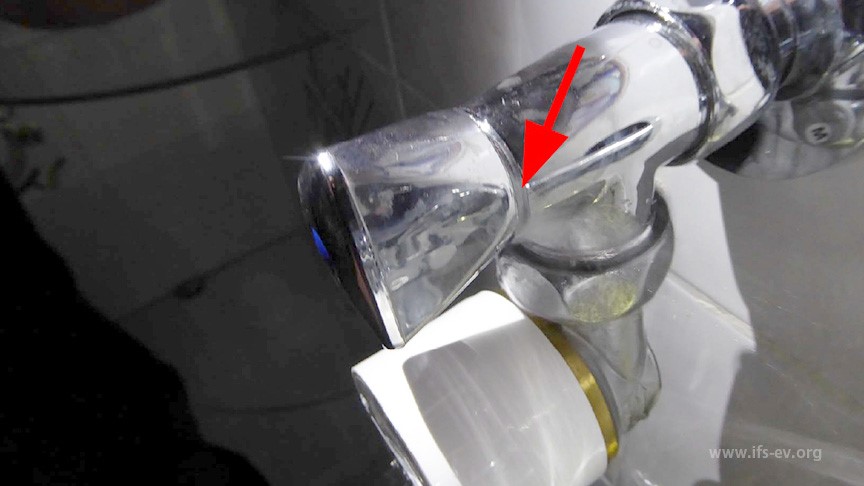

Der Hausmeister bemerkte den Wasseraustritt im Keller. Die Wohnung im fünften OG stand zu dieser Zeit leer, so dass das Wasser unbemerkt durch einen Kabelschacht bis in den Keller gelangen konnte. Nach dem Öffnen der Wohnung fand er das gleiche Bild wie beim ersten Schaden: Ein Ventilkopfstück einer Armatur war gebrochen und das Wasser trat aus der Gewindeverbindung zum Gehäuse aus.

- Anzeige -

Das Bauteil wurde dem IFS für eine Untersuchung zugesandt. Im Inneren war das Gewinde umlaufend gebrochen. Die Untersuchung der Bruchstrukturen im Rasterelektronenmikroskop förderte eine Rissfläche zutage, auf der mit interkristallinen Strukturen die typischen Merkmale einer Spannungsrisskorrosion vorhanden waren. Diese war die Ursache für das Versagen des Ventils.

Nun galt es zu ermitteln, worauf die Spannungsrisskorrosion zurückzuführen war. Die Röntgenmikroanalyse zeigte, dass die chemische Elementzusammensetzung des Messingwerkstoffes in Ordnung war. Auch ein schadenursächlicher Montagefehler durch den Installateur konnte ausgeschlossen werden, da das Ventilkopfstück von diesem beim Einbau in der Regel nicht verändert wird und auch entsprechende Spuren nicht vorhanden waren.

Der Bruch erfolgte im Gewinde (Mitte) Foto: www.ifs-ev.org.

Blieb noch die letzte mögliche Ursache für die Spannungsrisskorrosion: die Werkstoffhärte. Bei der Herstellung von Messingbauteilen werden im Material Eigenspannungen erzeugt. Sollen die Bauteile später in Trinkwasserinstallationen eingesetzt werden, müssen sie nach der Bearbeitung einer Wärmebehandlung unterzogen werden, um diese Materialspannungen auf ein unkritisches Maß zu reduzieren. Ansonsten kommt es aufgrund des im Trinkwasser vorhandenen Sauerstoffes zu Spannungsrisskorrosion…

Forum Leitungswasser erscheint in Kooperation mit der Initiative Schadenprävention und  der AVW Gruppe
