Beispiel Berlin-Biesdorf: Die Wärme, die aus dem Kanal kommt – Eine Abwasserwärmepumpe macht es möglich

Tags: , , , ,

Täglich laufen Millionen Liter Warmwasser aus Duschen, Badewannen, Geschirrspülern, Waschmaschinen oder Spülbecken in die Kanalisation. Das energetische Potenzial, das in den Abwasserkanälen steckt, ist enorm. Mit Hilfe von Abwasserwärmepumpen kann es erschlossen werden. Vattenfall Energy Solutions hat eine solche Lösung erstmals in einer Wohnanlage in Berlin-Biesdorf in Betrieb genommen.

Die Temperatur von Abwasser ist über das ganze Jahr verhältnismäßig konstant. Sie liegt bei 12 bis 15 Grad. Abwasserwärmepumpen können die Energie aus dem Abwasser für die Raumheizung und Warmwasserbereitung nutzbar machen.

Das Prinzip ähnelt dabei dem anderer Wärmepumpenlösungen: Ein Wärmetauscher entzieht dem Abwasser Wärme. Diese gelangt zur Abwasserwärmepumpe. Ein Wärmetauscher entzieht dem Abwasser Wärme. Diese gelangt zur Abwasserwärmepumpe und wird mit Hilfe eines in ihr enthaltenen Kältemittels und eines strombetriebenen Kompressors verdichtet.

Die dabei erreichte Temperatur reicht zum Heizen und für das warme Wasser aus. Über einen Wärmetauscher wird die Wärme an den Heizkreislauf übergeben. Grauwasser und Heizwasser kommen während dieses Prozesses nicht miteinander in Berührung.

Energiepotenziale innovativ nutzen

Besonders in der Nähe von großen Schmutzwasserkanälen oder Kläranlagen sind die Voraussetzungen für die Nutzung der Abwärme günstig. Neben Wohnsiedlungen kommen als Nutzer vor allem Bauten oder Quartiere mit einem hohen ganzjährigen Wärmebedarf in Frage, zum Beispiel Verwaltungsgebäude, Gewerbe- und Industriebauten, Schulen und Sportanlagen. Im Sommer können Abwasserenergieanlagen auch zur Raumkühlung eingesetzt werden. Für Einfamilienoder kleine Mehrfamilienhäuser rentiert sich die Lösung bislang allerdings noch nicht.

Effiziente Kombination

In der neu entstandenen Wohnanlage „Grüne Aue“ im Berliner Stadtteil Biesdorf hat Vattenfall Energy Solutions Anfang 2019 erstmals eine Abwasserwärmepumpe in Betrieb genommen. Sie ist Teil einer dezentralen Wärmeversorgungsanlage für das Wohngebiet und trägt zur Versorgung von 113 Wohneinheiten mit einer Wohnfläche von rund 11.400 m2 bei.

Eine Versorgung mit Fernwärme war in der Wohnanlage nicht möglich. Für die Wärmeversorgung sorgen deshalb insgesamt drei Erzeugungsanlagen: eine Abwasserwärmepumpe, ein Blockheizkraftwerk (BHKW) und ein Brennwertkessel. Der jährliche Wärmebedarf beträgt 740 Megawattstunden.

Umweltfreundliche Wärmeversorgung

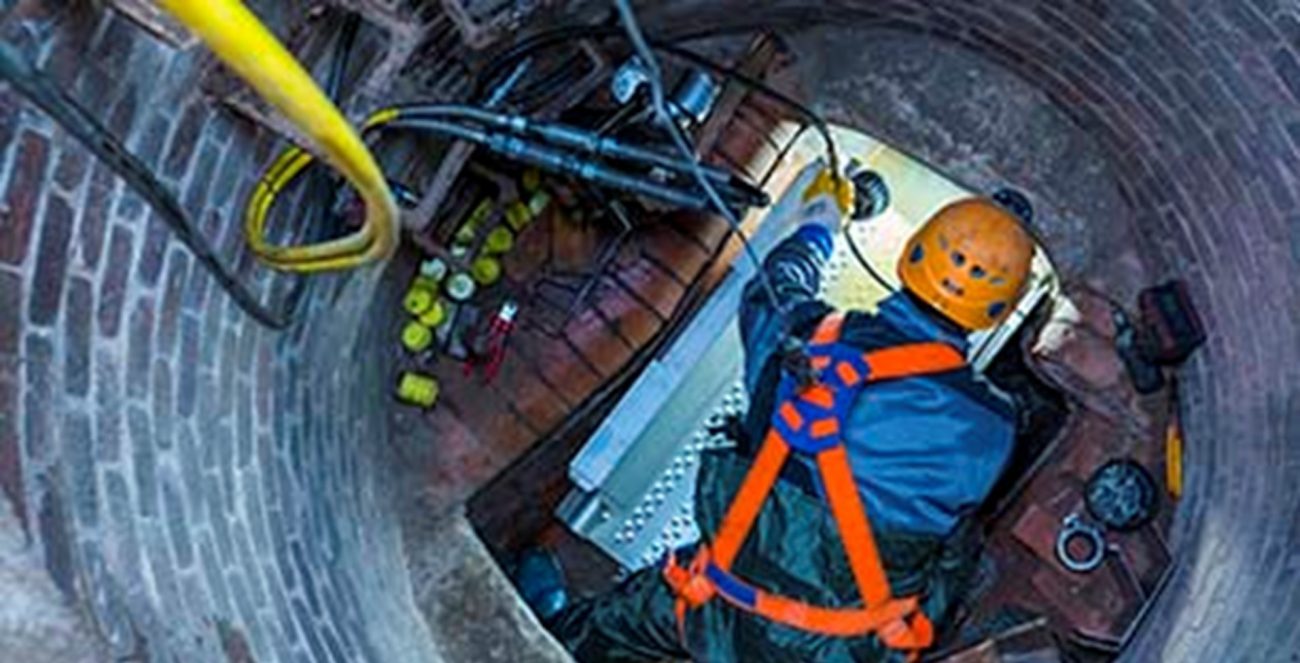

Für die Abwärmenutzung wurden in einem nahegelegenen Schmutzwasserkanal der Berliner Wasserbetriebe auf einer Gesamtlänge von etwa 60 Metern insgesamt 58 Wärmetauschelemente, sogenannte Überträgerplatten, installiert. Die Wärmepumpe mit einer thermischen Leistung von 107 kW sorgt für das erforderliche Temperaturniveau.

Für den Antrieb der Pumpe wird Strom aus dem Blockheizkraftwerk genutzt, das nach dem Kraft-Wärme-Kopplungsprinzip Strom und Wärme besonders effizient erzeugt…
