DAfM Richtlinie 2 – Die horizontale Herausforderung – Schlitze und Aussparungen in Mauerwerk

Tags: , , , ,

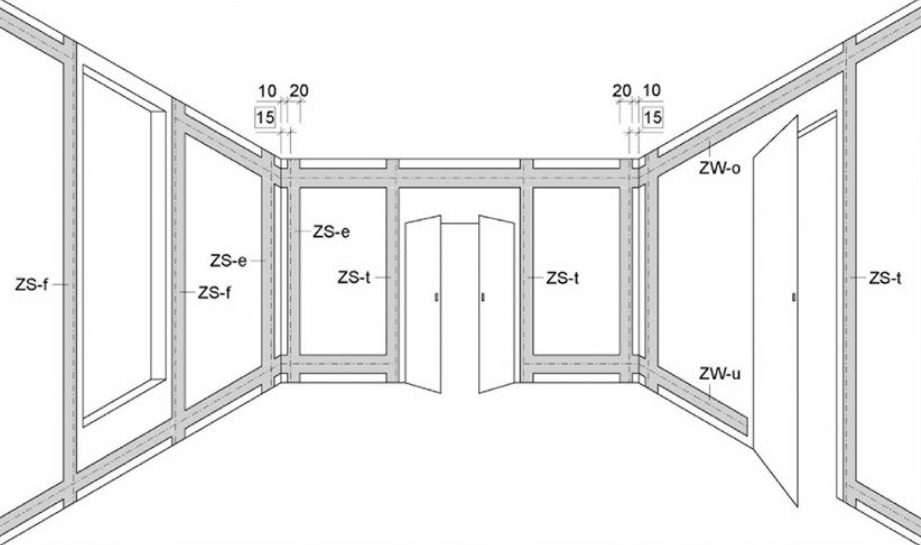

Technik ist in der Regel kurzlebiger als die Gebäude, in denen sie installiert wird. Sollen zum Beispiel die Kabel der neuesten technischen Errungenschaft nicht provisorisch hinter Möbeln, unter dem Teppich oder in einem Aufputz-Kabel-Kanal versteckt werden, bleibt in der Regel nur eine Möglichkeit: die Wand muss mit nachträglichen Schlitzen und Aussparungen versehen werden, um Leitungen und Kabel professionell unter Putz verlegen zu können.

Doch das ist nicht ohne, denn nicht korrekt ausgeführte Schlitze können gravierende Auswirkungen auf den Brand-, Schall- und Wärmeschutz sowie die Statik einer Mauerwerkswand haben. Im Interview erläutert Dr.-Ing. Frank Purtak, koordinierender Fachautor der DAfM Richtlinie 2, worauf beim Schlitzen von Mauerwerkswänden zu achten ist.

Herr Dr. Purtak, warum ist die DAfM Richtlinie 2 ein unverzichtbares Nachschlagewerk für Bauingenieure, Tragwerksplaner und Architekten?

In Neu- und Altbauten aus Mauerwerk werden die erforderlichen Haustechnik-Leitungen vorwiegend in nachträglich hergestellten Schlitzen und Aussparungen verlegt. Die damit verbundene Schwächung der Wände hat Auswirkungen auf deren Tragfähigkeit und bauphysikalischen Eigenschaften. Dieser Umstand ist auch gegeben, wenn Schlitze und Aussparungen bereits bei der Erstellung des Rohbaus durch Anordnung von Formsteinen oder beim Aufmauern der Wand umgesetzt werden.

Die Verlegung von Leitungen wird unter dem Stichwort „Smart Home“ noch weiter zunehmen, weshalb eine regelkonforme Anordnung von Schlitzen und Aussparungen unabdingbar ist. Die Richtlinie 2 des Deutschen Ausschusses für Mauerwerk e.V. (DAfM) fasst die aktuellen Regelungen übersichtlich zusammen und verdeutlicht bestimmte Sachverhalte zusätzlich mit anschaulichen Abbildungen und Diagrammen. Damit ist die Richtlinie ein hilfreiches Nachschlagewerk für alle Fragen rund um die Planung und Ausführung von Schlitzen und Aussparungen in Mauerwerk.

Dr. Frank Purtak

Warum sollte das nachträgliche Schlitzen von Wänden gut geplant und fachmännisch ausgeführt werden?

Schlitze und Aussparungen sind keine triviale Angelegenheit, weil eine fehlerhafte Ausführung, z. B. zu tiefe und/oder zu breite Schlitze die Standsicherheit einer Wand beeinträchtigen können. Deshalb sollten Schlitze und Aussparungen geplant werden. Außerdem ist das passende Werkzeug wichtig. Statt zu stemmen, sollte man fräsen, denn nur so wird das Mauerwerksgefüge nicht erschüttert und ein Ausbrechen der Mauersteine vermieden.

Dr. Frank Purtak

Gibt es Unterschiede beim Schlitzen von tragenden Wänden und nichttragenden inneren Trennwänden aus Mauerwerk?

Im Dezember 2019 wurde vom Deutschen Ausschuss für Mauerwerk e.V. die DAfM Richtlinie 1 „Nichttragende innere Trennwände aus Mauerwerk“ veröffentlicht. Nach dieser sind die Angaben des nationalen Anhangs DIN EN 1996-1-1/NA für die Anordnung von Schlitzen und Aussparungen auch für nichttragende innere Trennwände aus Mauerwerk zu beachten.

Grundsätzlich muss für beide Wandarten immer die Standsicherheit gewährleistet sein. Das bedeutet bei nichttragenden Wänden aus Mauerwerk, dass diese auch horizontale statische und stoßartige Lasten nach DIN 4103-1 aufnehmen können müssen.

Dr. Frank Purtak

Wie werden horizontale und vertikale Schlitze in Mauerwerkswänden rechnerisch nachgewiesen?
