Wohnungen lange nicht genutzt: Stagnation zerstört Edelstahlrohre

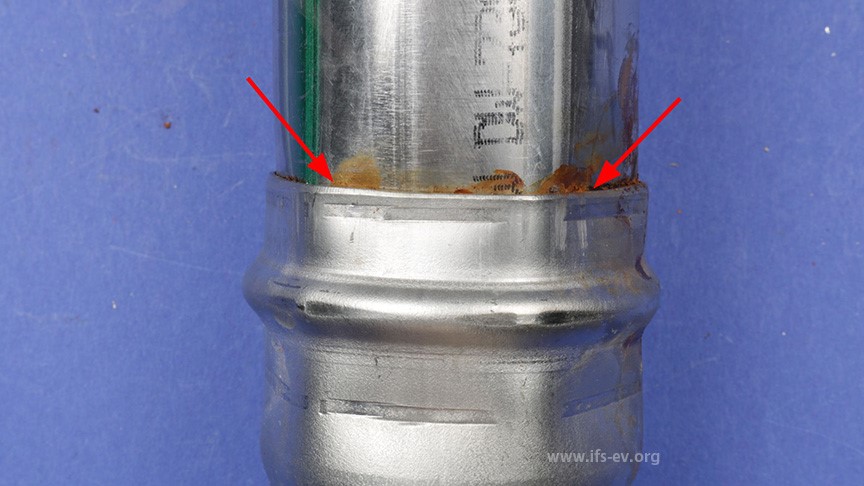

In einer größeren Ferienhaus-Wohnanlage war die Trinkwasserinstallation in allen Gebäuden erneuert worden. Obwohl man sich für den Werkstoff Edelstahl entschieden hatte, traten schon nach circa einem Jahr zahlreiche Undichtigkeiten an Pressverbindungen auf. In mehreren Ortsterminen wurden Rohrabschnitte ausgebaut und für eine Untersuchung im IFS asserviert. Bisher hatten die Leckagen im Wesentlichen nur zu Ablagerungen an den Rohraußenseiten geführt. Leider sollte die Untersuchung zeigen, dass ein Austausch der gesamten Installation erforderlich wurde.

In einer Pressverbindung entsteht zwischen dem eingeschobenen Rohr und dem Fitting immer ein Spalt, der sich bis zum Dichtring mit Wasser füllt. Nachdem die Gutachterin die Verbindungen aufgetrennt hatte, zeigten sich in diesen Spalten zum Teil muldenförmige Materialabträge an den Rohraußenseiten. Stellenweise waren diese so weit fortgeschritten, dass das Rohr beim Auftrennen zerbrach. Besonders dort, wo vorher Dichtringe saßen, waren durch diese Materialverluste die Undichtigkeiten entstanden.

Auf Chlorid reagiert Edelstahl sehr empfindlich

Im Rasterelektronenmikroskop wurde ein Rohrstück im Bereich der muldenförmigen Korrosionsangriffe untersucht. Dabei nahm die Gutachterin auch eine Elementanalyse der Korrosionsprodukte vor. Hierbei fielen insbesondere Chloranteile auf. Auf dieses Element reagiert Edelstahl sehr empfindlich. Doch woher kam es? Die Analysen des Trinkwassers ergaben für Chlorid einen Wert von 168 mg/l. Dieser ist zwar als hoch zu bewerten, liegt aber unterhalb des für Trinkwasser zulässigen Maximalwertes von 250 mg/l. Es musste weitere Auslöser für die Korrosion geben.

Ungünstigen Einfluss von langen Zeiträumen mit Stagnation

- Anzeige -

Hinweise enthält die DIN EN 12502-4, in der die Einflussfaktoren für die unterschiedlichen Korrosionsarten an nichtrostenden Stählen aufgeführt sind. Neben der Begünstigung von Konzentrationselementen in Spalten wird hier auch auf die steigende Korrosionswahrscheinlichkeit mit zunehmendem Gehalt an Chlorid- Ionen und den ungünstigen Einfluss von langen Zeiträumen mit Stagnation hingewiesen…

Forum Leitungswasser erscheint in Kooperation mit der Initiative Schadenprävention und  der AVW Gruppe

Lesen Sie die nächsten Artikel dieser Ausgabe

Lesen Sie Artikel zum selben Thema
